ในปัจจุบัน ฉนวนความตึงโพลิเมอร์แบบคอมโพสิตถูกนำมาใช้กันอย่างแพร่หลายในสายส่งไฟฟ้า ซึ่งคิดเป็นประมาณร้อยละ 50 ของการใช้ฉนวนยางซิลิโคนแบบเส้น ในหมู่พวกเขาสัดส่วนของหอคอยเชิงเส้นนั้นสูงกว่า หอคอยเชิงเส้นเกือบทั้งหมดในพื้นที่ที่มีมลภาวะสูงใช้ฉนวนคอมโพสิต ฉนวนโพลิเมอร์คอมโพสิตได้แก้ปัญหาไฟวาบหวิวจากมลพิษที่สร้างปัญหาให้กับโครงข่ายไฟฟ้ามานานหลายปีด้วยประสิทธิภาพการป้องกันไฟวาบไฟที่ยอดเยี่ยม
ชุดผลิตภัณฑ์นี้ประกอบด้วยสามส่วน: ก้านวาดอีพอกซีเรซินใยแก้ว กระโปรงร่มยางซิลิโคน และอุปกรณ์โลหะ กระโปรงร่มยางซิลิโคนใช้กระบวนการฉีดและบีบอัดทั้งหมด ดังนั้นจึงช่วยแก้ปัญหาสำคัญที่ส่งผลต่อความน่าเชื่อถือของฉนวนคอมโพสิต -- การพังทลายทางไฟฟ้าของอินเทอร์เฟซ
การเชื่อมต่อระหว่างแกนวาดแก้วและอุปกรณ์โลหะใช้เทคโนโลยีการติดตั้งกาวที่ไม่เหมือนใครและใช้เทคโนโลยีการกดที่ทันสมัยที่สุดในประเทศจีน ติดตั้งระบบตรวจจับตำหนิด้วยคลื่นเสียงอัตโนมัติที่มีความแข็งแรงสูง รูปลักษณ์สวยงาม ปริมาณน้อย และน้ำหนักเบา ข้อต่อโลหะชุบกัลวาไนซ์เพื่อป้องกันการกัดกร่อนและสามารถใช้แทนฉนวนเซรามิกได้
| ปริมาณการสั่งซื้อขั้นต่ำ: | 100 ชิ้น |
| ราคา: | ต่อรองได้ |
| รายละเอียดบรรจุภัณฑ์: | กรณีไม้อัดกรณีไม้เนื้อแข็งรมควัน |
| เวลาจัดส่ง: | 45 ~ 50 วัน EX-ทำงาน |
| มาตรฐาน: | IEC 61952, ANSI C29.1 |
| สิ้นสุดฟิตติ้ง | แกน | เพิงและที่อยู่อาศัย |
| เหล็กหล่อชุบสังกะสีแบบจุ่มร้อนหรือเหล็กหล่อ | อีพ็อกซี่และใยแก้ว (มี ECR) | ยางซิลิโคน HTV |
| นาที. ความหนาของการชุบสังกะสี: 86μm | เส้นผ่านศูนย์กลาง (มม.): Φ38, Φ40, Φ55, Φ70, Φ90, Φ120 | สี: เทา, แดง |

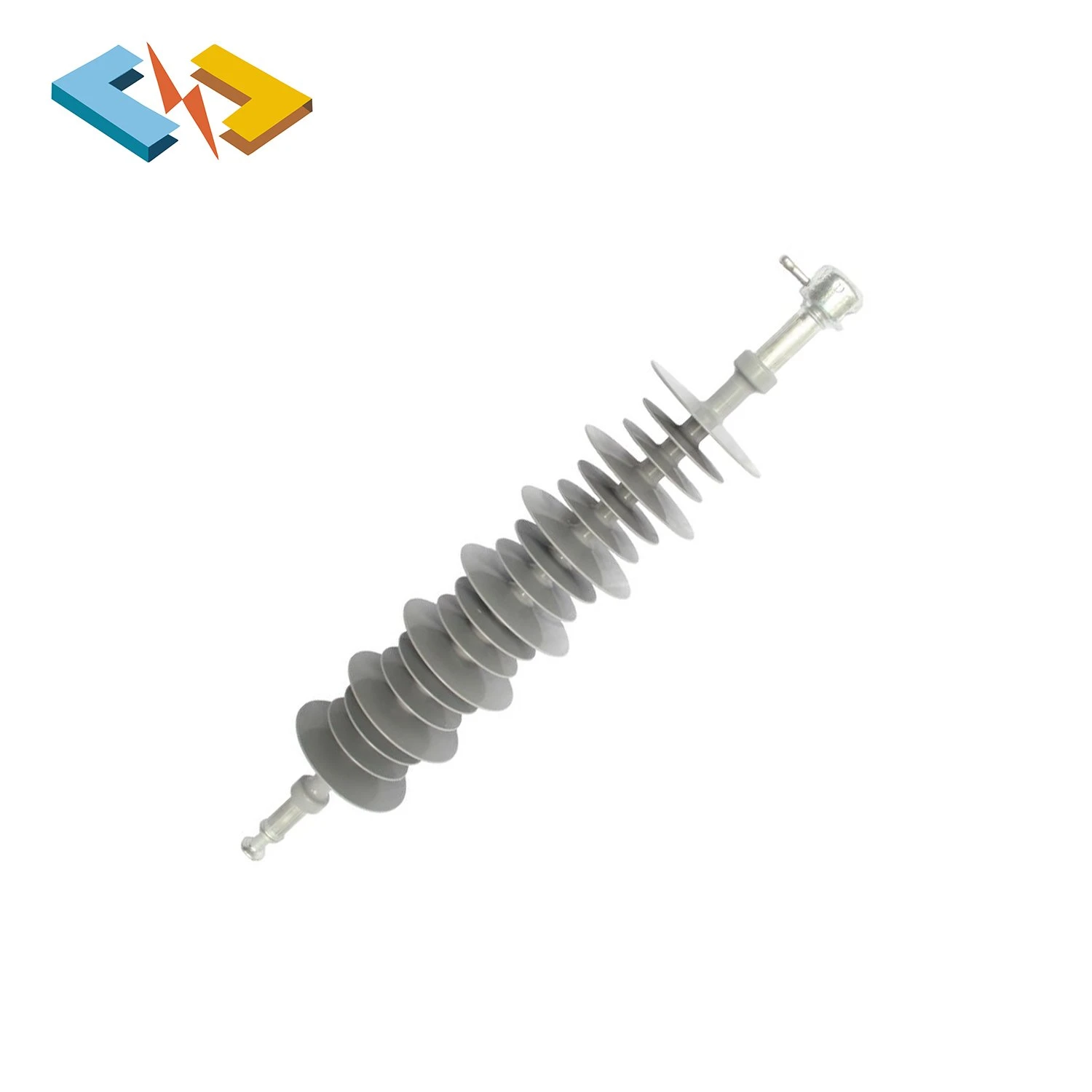

| พิมพ์: | FQXG-25/160QT | เอสเอ็มแอล: | 160kN |
| ความสูงของโครงสร้าง: | 850±20มม | อุปกรณ์สิ้นสุด: | ลิ้น & ลิ้น |
| สี: | เทาแดงหรืออื่น ๆ | รหัส HS: | 85469000 |
หมายเหตุ:
1. ความยาวทุกส่วนขึ้นอยู่กับแนวตั้ง และอุปกรณ์ฐานหรือสลักเกลียว
2. ข้อมูลทางไฟฟ้าต่ำกว่า 220kV ที่แสดงสำหรับฉนวนโพสต์ไลน์คอมโพสิตที่ไม่มีวงแหวนโคโรนาและติดตั้งในแนวตั้งพลังสายหวู่ฮั่นแนะนำให้ติดโคโรน่าริงที่220กิโลโวลต์ขึ้นไป
3. มีความยาวส่วนเพิ่มเติมและระยะห่างตามซอกอากาศ ติดต่อหน่วยงานขายสำหรับรายละเอียด
4. ขนาด ความคลาดเคลื่อน และการทดสอบทั้งหมดอยู่ในมาตรฐาน IEC หรือมาตรฐาน ANSI ที่อนุญาต
5. ขนาดทั้งหมดเป็นมิลลิเมตร (มม.) หากเป็นนิ้วและปอนด์ โปรดระบุ
6. เราสามารถออกแบบตามความต้องการของผู้ใช้ปลายทาง
ในฐานะบริษัทที่ได้รับการรับรองมาตรฐาน ISO9001:2008 เรา Wuhan Line Power Transmission Equipment Co., Ltd. ดำเนินการควบคุมคุณภาพ ISO 9001:2015, ISO14001:2015 ระบบการจัดการสิ่งแวดล้อม และ ISO 45001:2018 ระบบการจัดการอาชีวอนามัยและความปลอดภัย บริษัทมีพื้นที่การผลิตมากกว่า 400 เอเคอร์ และได้สร้างโรงปฏิบัติงานสายการผลิตหกแห่ง โดยมีพื้นที่โรงปฏิบัติงานทั้งหมด 30, 000 ตารางเมตร
ผลิตภัณฑ์ของบริษัท ได้แก่ ฉนวนไฟฟ้ากระแสสลับแบบแท่งยาวที่มีพิกัดแรงดันไฟฟ้าตั้งแต่ 10kV ถึง 1000kV และโหลดทางกลที่กำหนดตั้งแต่ 70kN ถึง 550kN; ฉนวนแท่งยาวคอมโพสิต DC ของแรงดันไฟฟ้าที่กำหนดตั้งแต่ ± 400kV ถึง ± 1100kV และโหลดทางกลที่กำหนดจาก 160kN ถึง 1,000kN ลูกถ้วยเสาไฟฟ้าแบบคอมโพสิตสูงถึง 550kV, ลูกถ้วยเสาสถานีย่อย, ลูกถ้วยเสาค้ำยัน, ลูกถ้วยพิน, ลูกถ้วยไขว้ และลูกถ้วยคอมโพสิตสำหรับทางรถไฟไฟฟ้า ผลิตภัณฑ์ทั้งหมดได้รับการรับรองตามมาตรฐานสากล - IEC, ANSI, AS, BS, CAS, GB และอื่นๆ
1. การประยุกต์ใช้ Overhead Line Transmission Composite Suspension และ Tension Insulator ใช้กับ Overhead Line Trasmission เพื่อยึดและหุ้มฉนวนของสายไฟฟ้าแรงสูง ฉนวนคอมโพสิตใช้แทนฉนวนพอร์ซเลนและแก้ว ประสิทธิภาพของพวกเขาดีในพื้นที่โสโครก และป้องกันมลพิษจากการส่งผ่านสายได้อย่างมีประสิทธิภาพ
2. ระบบหมายเลขแค็ตตาล็อก FXBW - / - ขนาดข้อต่อ (ไม่จำเป็นต้องใช้อุปกรณ์ปลาย BS) โหลดเชิงกลที่ระบุ (kN) พิกัดแรงดันไฟฟ้า (kV) หมายเลขการออกแบบ (เช่น 1, 2…, "1" ไม่จำเป็น) สายเหนือศีรษะ ระบบส่งกำลัง คอมโพสิต ช่วงล่าง และฉนวนความตึง ตัวอย่าง: ระบบกันสะเทือนและฉนวนความตึงแบบคอมโพสิตสำหรับการส่งผ่านสายเหนือศีรษะ แรงดันไฟฟ้า 110kV, SML 120kN, BS หมายเลขรุ่น: FXBW-110/120
3. โครงสร้างและประสิทธิภาพ

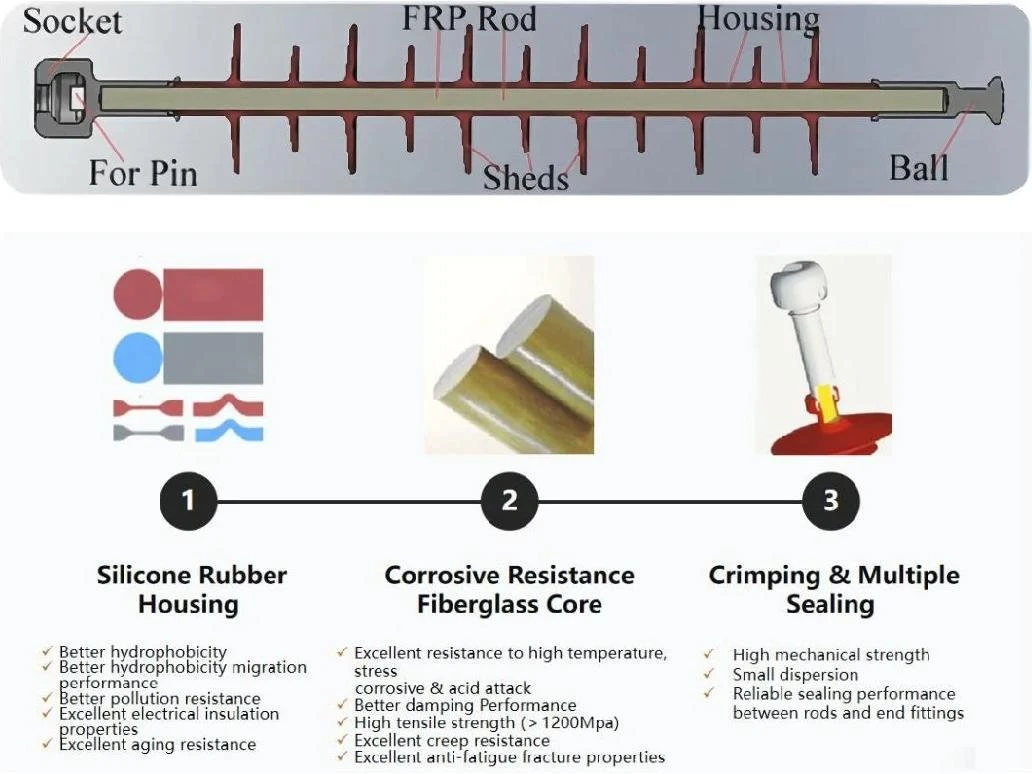

3.1 โครงสร้าง Overhead Line Transmission Composite Suspension และ Tension Insulator ประกอบด้วยตัวเรือน แกนหลัก และอุปกรณ์ส่วนปลายเป็นส่วนใหญ่ แรงดันไฟฟ้าต่ำกว่า 110kV ไม่มีวงแหวนโคโรนา (รูปที่ 1 แสดง) แรงดันไฟฟ้า 110kV หรือสูงกว่ามีวงแหวนหนึ่งหรือสองวง หรือตามคำขอของลูกค้า (ดังรูปที่ 2 และรูปที่ 3 แสดง)
3.2 ประสิทธิภาพ
3.2.1 ตัวเรือนยางซิลิโคนขึ้นรูปด้วยการฉีดทั้งหมด มีคุณสมบัติกันน้ำ การโยกย้ายที่ไม่ชอบน้ำ และความต้านทานต่อดินที่ดี รวมถึงมีคุณสมบัติเป็นฉนวนไฟฟ้าที่ดีเยี่ยมและต้านทานการเสื่อมสภาพ ซึ่งสามารถป้องกันอุบัติเหตุจากมลภาวะที่วาบหวิวได้อย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าสายส่งไฟฟ้าแรงสูงจะทำงานได้อย่างปลอดภัย
3.2.2 The modified ECR fiberglass reinforced epoxy resin rod is used as it has good resistance to high temperature, stress corrosion & acid attack, as well as fine damping action, high tensile strength (>1200Mpa) และความต้านทานต่อการคืบและความเมื่อยล้า ซึ่งรับประกันคุณภาพฉนวนภายในและความแข็งแรงเชิงกลของฉนวนได้อย่างมีประสิทธิภาพ
3.2.3 อุปกรณ์ส่วนปลายถูกจีบเข้ากับแท่งไฟเบอร์กลาสด้วยหางปลาชนิดรางที่ทำงานด้วยเสียง ฉนวนที่ใช้เทคนิคการย้ำนี้มีความแข็งแรงเชิงกลสูงและมีการกระจายตัวน้อย ใช้เทคโนโลยีการฉีดขึ้นรูปอัตโนมัติขั้นสูงโดยรวมและวิธีการเชื่อมต่อของการจีบสำหรับการผลิตและการประกอบ และขั้นตอนการจีบทั้งหมดควบคุมโดยคอมพิวเตอร์และผลการย้ำที่ตรวจสอบโดยเครื่องตรวจจับอัลตราโซนิกเพื่อให้มั่นใจว่าผลิตภัณฑ์แต่ละชิ้นมีคุณสมบัติเหมาะสม
3.2.4 มีโครงสร้างแน่น ปริมาตรน้อย น้ำหนักเบา (1/7 ~ 1/10 ของฉนวนพอร์ซเลนชนิดเดียวกัน) ยืดหยุ่นดี และมีความสามารถในการป้องกันการเปรอะเปื้อนได้ดีเยี่ยม (ไม่จำเป็นต้องทำความสะอาดเป็นประจำ) ข้อดีทำให้ง่ายต่อการขนส่ง การติดตั้ง งานบำรุงรักษาและค่าธรรมเนียมน้อยลง ความแข็งแรงในการทำงานน้อยลง และให้สภาพที่ดีสำหรับการซ่อมและการเดินสายส่งชนิดกะทัดรัด
3.2.5 ตำแหน่งการเชื่อมต่อระหว่างส่วนต่อท้ายและแท่งถูกหลอมรวมเข้ากับตัวเรือนเพิงโดยการฉีดขึ้นรูปยางซิลิโคนวัลคาไนอุณหภูมิสูงโดยรวมเนื่องจากสามารถลดส่วนต่อประสานได้ โครงสร้างการซีลหลายชั้นในแนวรัศมีรับประกันได้อย่างมีประสิทธิภาพว่าซีลรอบจุดเชื่อมต่อระหว่างข้อต่อปลายและแท่งมีความน่าเชื่อถือเป็นเวลานานได้อย่างมีประสิทธิภาพ
3.2.6 วงแหวนโคโรนาสามารถปรับปรุงการกระจายสนามไฟฟ้า ลดการรบกวนของวิทยุและโคโรนา และปกป้องตัวเรือนที่เผาไหม้ในแนวโค้งแข็ง ยิ่งแรงดันไฟฟ้าสูง ก็ยิ่งมีประสิทธิภาพมากขึ้นสำหรับการทำงานของวงแหวนโคโรนา
4. การตรวจสอบก่อนการติดตั้ง
4.1 ก่อนจัดส่ง สินค้าจะได้รับการทดสอบตามปกติและการทดสอบตัวอย่างเป็นไปตามมาตรฐานที่เกี่ยวข้อง ในกรณีที่เกิดความเสียหายระหว่างการขนส่ง โรงเก็บของและโรงเรือนของแต่ละคนจะได้รับการตรวจสอบอย่างละเอียด ข้อบกพร่องที่ผิวเผินในพื้นที่มากกว่า 25 มม.² (พื้นที่ข้อบกพร่องทั้งหมดไม่เกิน 0.2 เปอร์เซ็นต์ของพื้นผิวฉนวนทั้งหมด) หรือมีความลึกมากกว่า 1 มม.
4.2 หากเพิงและตัวเรือนฉีกขาดหรือสึกหรอ และแท่งสัมผัสกับอากาศ โปรดอย่าใช้ผลิตภัณฑ์
5. การบรรจุ
5.1 ฉนวนคอมโพสิตทั้งหมดบรรจุในภาชนะที่ทนฝนและแดดเพื่อป้องกันผลิตภัณฑ์ระหว่างการขนส่งทางบก ทางอากาศ และทางทะเล สามารถเสนอบรรจุภัณฑ์ได้หลายเกรดขึ้นอยู่กับโหมดการขนส่งและสภาวะการจัดเก็บที่คาดไว้ ตัวเลือกบรรจุภัณฑ์ที่เรานำเสนอคือ 1) เกรดมาตรฐาน/บรรจุภัณฑ์สำเร็จรูป 2) เกรดประหยัด/กล่องกระดาษแข็ง และ 3) ลังไม้/ลังไม้เกรดดีที่สุด เนื่องจากผู้ใช้ทราบความต้องการด้านลังของตนดีที่สุด จึงควรเลือกตัวเลือกที่เหมาะสมกับความต้องการของตนมากที่สุดและรวมข้อมูลนั้นไว้ในข้อกำหนดการจัดซื้อ สามารถจัดบรรจุภัณฑ์พิเศษได้ตามคำขอ
5.2 แต่ละคอนเทนเนอร์ถูกทำเครื่องหมายด้วยจำนวนฉนวนที่บรรจุ หมายเลขแค็ตตาล็อก ชื่อผู้ผลิต และคำขออื่นๆ ของลูกค้า
5.3 แต่ละบรรจุภัณฑ์ (กล่องไม้หรือลังไม้) แนบข้อกำหนดและการรับรองผลิตภัณฑ์
6. ข้อควรระวังในการติดตั้ง จัดเก็บ และขนส่ง
1) ก่อนการติดตั้ง สินค้าควรเก็บไว้ในคลังสินค้าแห้ง ไม่ควรสัมผัสกับน้ำมันและผลิตภัณฑ์ที่กลายเป็นหิน และควรดำเนินการให้ห่างจากหนู
2) ระหว่างการขนส่ง สิ่งของที่หนักและแหลมคมไม่สามารถวางบนฉนวนได้ ควรเปิดบรรจุภัณฑ์ที่ไซต์การติดตั้งเท่านั้น
3) ระวังและหลีกเลี่ยงเครื่องมือขอบตัดฉนวนของฉนวนเมื่อเปิดกล่อง
4）อย่าลากฉนวนบนพื้น ณ สถานที่ติดตั้ง..
5) ระวังอย่าให้ฉนวนงอมากเกินไป ซึ่งจะหลีกเลี่ยงแรงดัดมากเกินไปของแกนฉนวน
6）ฉนวนไฟฟ้าควรใช้คนตั้งแต่ 2 คนขึ้นไปในการจัดการด้วยมือ
7）ควรติดเชือกเข้ากับข้อต่อปลายสายแทนที่จะแขวนโดยตรงบนเพิงฉนวนเมื่อติดตั้งแบบแขวน
8) ต้องให้ความสนใจว่าพื้นผิวเรียบของวงแหวนโคโรนาควรหันหน้าไปทางโรงเก็บฉนวนเมื่อทำการติดตั้ง
9）อย่าเหยียบและปีนบนฉนวน..
10）อย่าเหยียบบนวงแหวนโคโรนาที่ติดตั้งอยู่หรือเชือกแขวนและของหนักบนนั้น เพราะอาจทำให้วงแหวนโคโรนาหลวมหรือทำให้พื้นผิวเสียหายได้
11）พยายามหลีกเลี่ยงการดัดหรือความเครียดที่แกนแกนระหว่างการติดตั้งมากเกินไป อย่าหมุนฉนวนที่ได้รับการแก้ไขหรือโหลดแล้ว
